Мобильная Башня Обслуживания


видео - "Сухой" вывоз ракеты-носителя "СОЮЗ-СТ-Б" в мае 2011 г.

видео - Запуск ракеты-носителя "СОЮЗ-СТ-Б" 21 октября 2011 г.

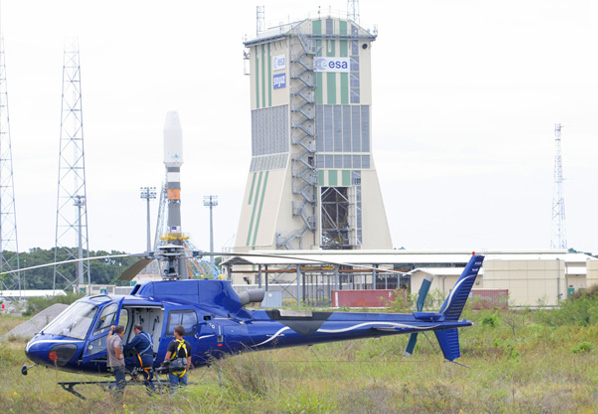

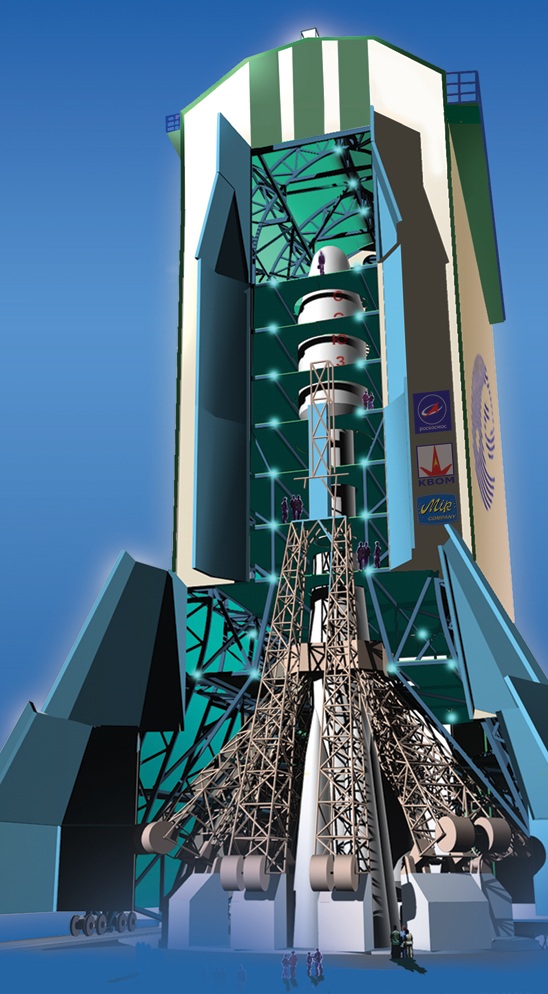

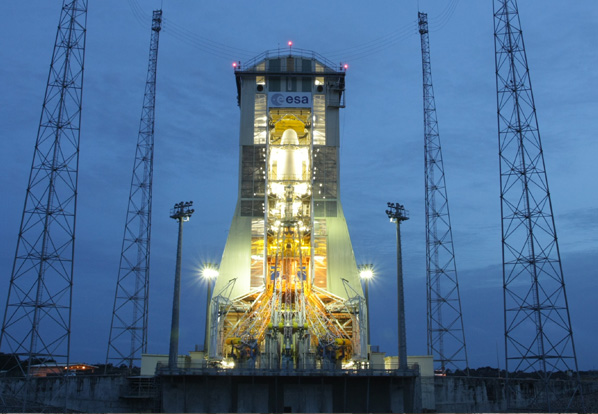

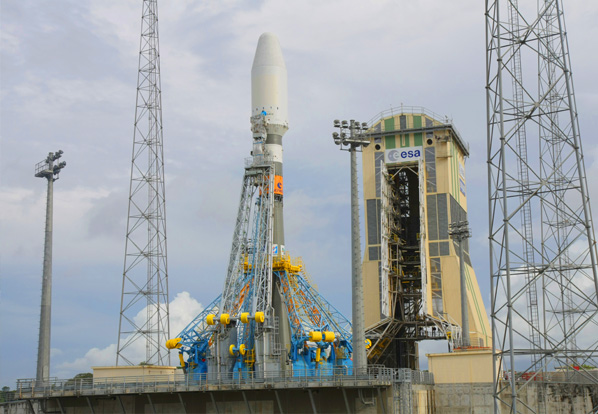

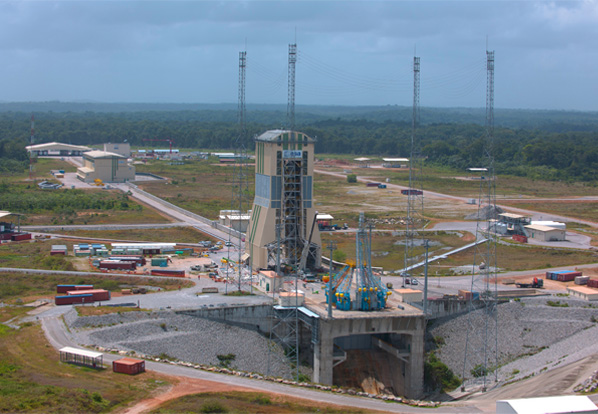

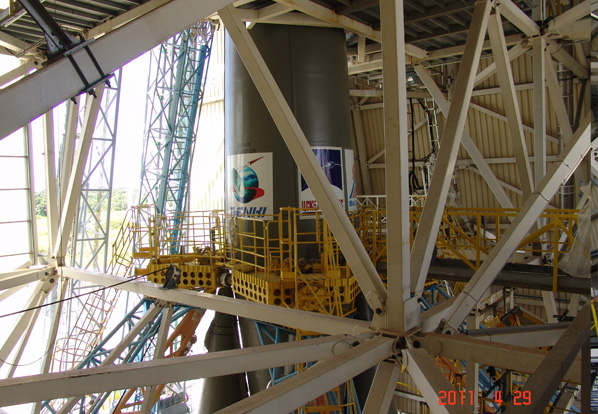

Мобильная Башня Обслуживания необходима для осуществления вертикальной сборки ракеты-носителя и головной части. Также МБО оберегает ракету-носитель и спутники от воздействий окружающей среды, обеспечивает доступ персонала ко всем системам ракеты-носителя и обладает возможностью быстрой эвакуации персонала со всех уровней МБО за пределы зоны возможного взрыва ракеты-носителя.

МБО, созданная компанией «Мир» для Гвианского космического центра, имеет уникальные характеристики: собственная масса несущей конструкции составляет 285 тонн при общем весе МБО с оборудованием 870 тонн, горизонтальные отклонения МБО на высоте 39 метров от ветра и нагрева не превосходят нескольких миллиметров, МБО состоит из 109 000 оригинальных деталей и 3500 сборочных единиц.Мобильная Башня Обслуживания необходима для осуществления вертикальной сборки ракеты-носителя и головной части. Также МБО оберегает ракету-носитель и спутники от воздействий окружающей среды, обеспечивает доступ персонала ко всем системам ракеты-носителя и обладает возможностью быстрой эвакуации персонала со всех уровней МБО за пределы зоны возможного взрыва ракеты-носителя.

МБО, созданная компанией «Мир» для Гвианского космического центра, имеет уникальные характеристики: собственная масса несущей конструкции составляет 285 тонн при общем весе МБО с оборудованием 870 тонн, горизонтальные отклонения МБО на высоте 39 метров от ветра и нагрева не превосходят нескольких миллиметров, МБО состоит из 109 000 оригинальных деталей и 3500 сборочных единиц.

ГК «Мир» выполнила следующий объем работ:

Проектирование - космос.jpg

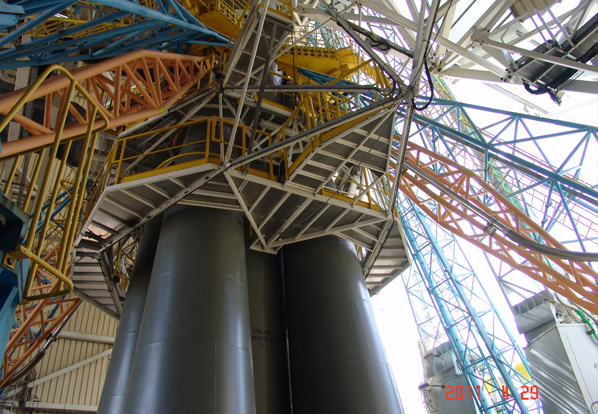

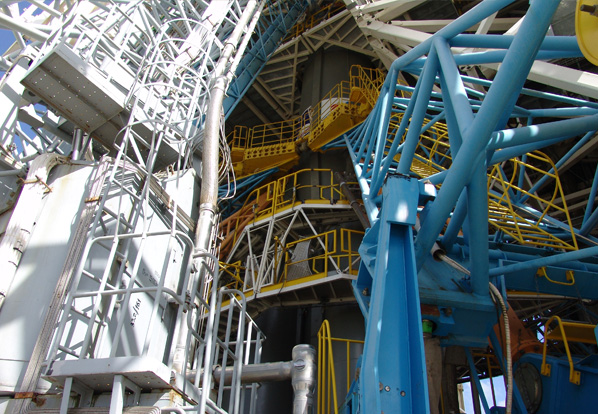

1. Механическая конструкция МБО, включая подсистемы:

- Несущая металлоконструкция;

- Обшивка и крыша;

- Северные ворота с соответствующей системой управления;

- Южные ворота с соответствующей системой управления;

- Вспомогательные конструкции;

- Тележки;

- Лестницы.

2. Система управления воротами, поворотными площадками.

3. Пульт контроля системы управления МБО (ПКСУ) – управление поворотными площадками и воротами.

4. Электросиловое питание МБО.


работы - космос.jpg


Проектирование МБО осуществлялось в соответствии с требованиями стандартов:

● Regles NV 65 modifiees 1999 et N84 modifiees

● Regles CM 66 et additive 80 ENV 1991-2-4:1995,Eurocode 1: Basis of design and actions on structures – Part 2-4: Actions on structures – Wind actions.Eurocode 3 (DD ENV 1993 1 1:1992).

EN 60204-1 - Безопасность машин. Электрооборудование машин и механизмов

EN 60429-1 - Аппаратура коммутационная и механизмы управления низковольтные

● EN 60-529 - Степень защиты, обеспечиваемая оболочка

EN 50082-1 - Электромагнитная совместимость

EN 50081-2 - Электромагнитная совместимость

EN 60269 - Плавкие предохранители низкого напряжения

EN 61131 - Программируемые логические контроллеры

IEC 947 - Электрическая аппаратура: эксплуатация и безопасность

Directive ATEX 94/9/EC / Директива ATEX 94/9/EC Low Voltage Directive 73/23/ЕЕС  / Директива 73/23/ЕЕС по низковольтному оборудованию.

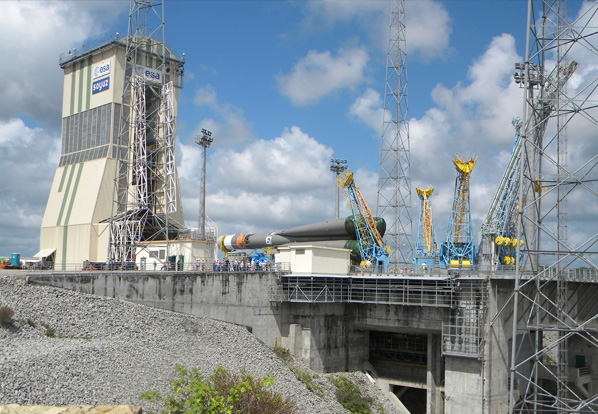

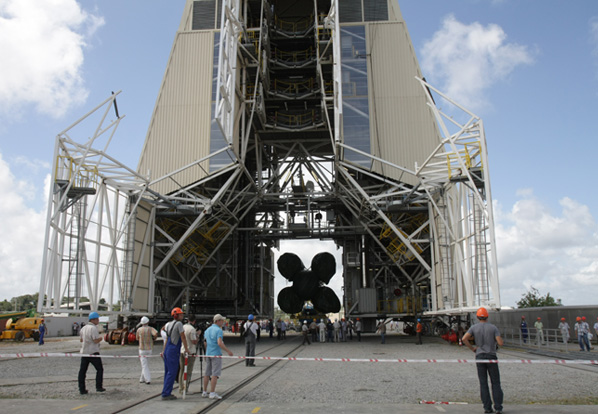

"Cухой" вывоз в мае 2011 г.

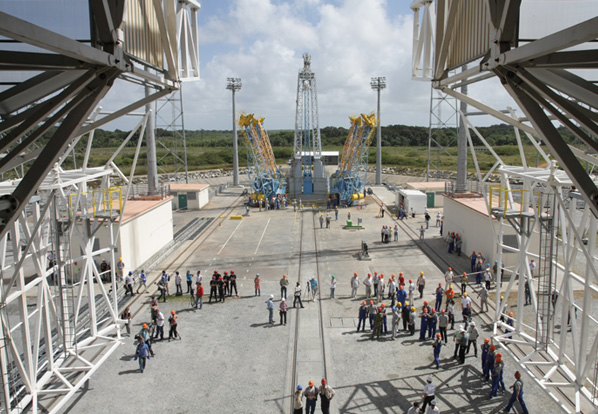

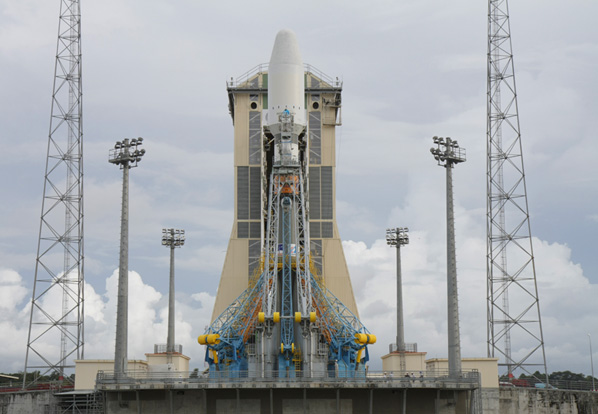

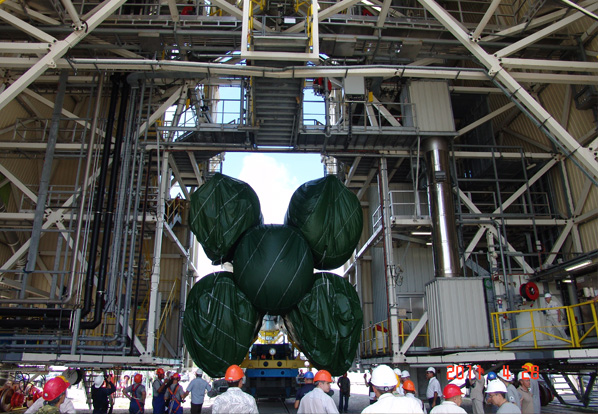

В мае 2011 года на космодроме Куру были проведены работы по "сухому" вывозу российской ракеты-носителя "СОЮЗ СТ-Б" с разгонным блоком "Фрегат", моделирующие подготовку к старту. В работах приняло участие более 300 специалистов международного уровня, в том числе и сотрудники ГК "Мир". 7 мая был произведен первый виртуальный запуск ракеты-носителя с космодрома Куру в Южной Америке.

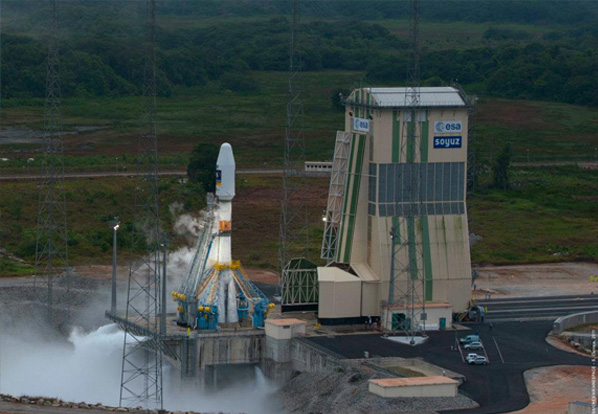

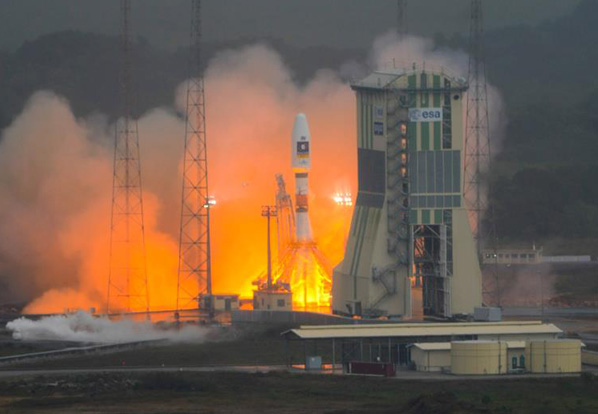

Запуск 21 октября 2011 г.

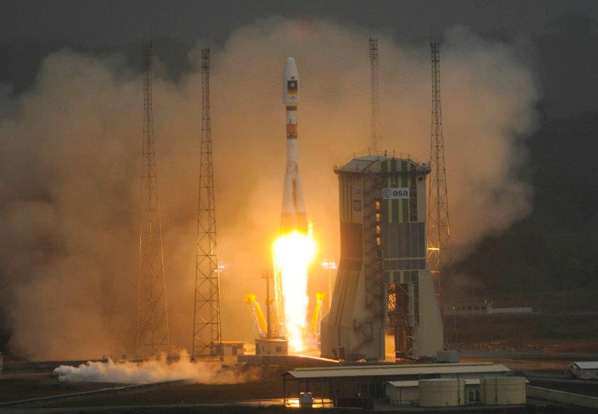

21 октября 2011 г. был успешно произведен первый старт ракеты-носителя «СОЮЗ-СТ-Б» из Гвианского космического центра с европейским спутником «Галилео». В дальнейшем планируется производить по 3-4 запуска ежегодно для создания европейской группировки навигационных спутников системы глобального обзора. Из ГКЦ будут стартовать ракеты не только с европейскими, но и с российскими спутниками.
